ハイブリッドシャンクのモニター募集！

現在ヘッド交換式のエンドミルがダイジェット、日立ツール、イスカル、OSG、タンガロイなどから様々な形で販売されているのは御承知の通りです。

当初これらのヘッドは鋼のボディにスローアウエイ式の超硬チップを付けたものでしたが最近は精度や切れ味の向上を求めて超硬ソリッドに変わりつつあります。

ヘッドが鋼の時には問題は無かったのですが超硬ソリッドになりますと超硬のオネジと超硬のメネジの結合になり一寸締めすぎるとオネジの方が破損すると言う問題が出てきました。

これを解決するためにはヘッドをシャンクに取り付ける時の締め付けトルクを厳重に管理することになります。

それでもつい締めすぎると言うことから何社かはねじ径を従来より2～3割太くしネジ山の形状も普通の三角ねじから台形ねじとか鋸刃ねじにして対処しています。

ねじの破損と言う問題は解決したかに見えますが所詮超硬同士の結合ですから点当たりでの結合になりビビリに対しては問題点を抱えたままになります。

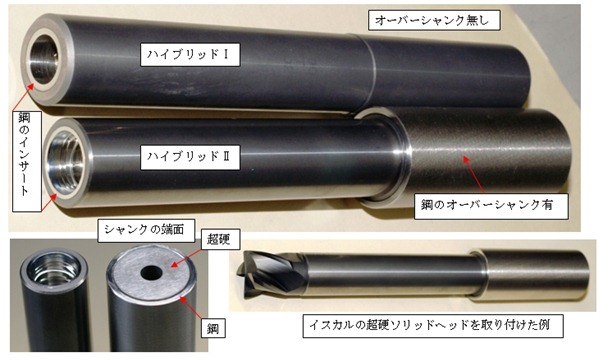

そこでシャンク先端に鋼をインサート接合しそこにインローとねじを切ることでねじ破損の問題とビビリの問題を同時に解決する世界初のハイブリッドシャンクを製作しました。(ハイブリッドシャンクⅠ)

一方超硬を硬いコレットで把持する部分も点当たりとなりビビリに対しては弱いのです。そこでシャンクのコレットで把持される部分に鋼のオーバーを着せ(鋼を常温で塑性接合)、コレットは柔らかい鋼を把持することでしっかりした面接触になるハイブリッドⅡを製作しました。

現在ハイブリッドⅠはダイジェットタイプでハイブリッドⅡはイスカルタイプでございます。いずれも刃径はφ20で全長は150mmです。ただしハイブリッドⅠのシャンク径はφ20ですがⅡの方はφ25で作られています。

ヘッド交換式エンドミルをお使いになっていて御不満をお持ちの方これから使ってみようかとお考えの方々どうぞ弊社のハイブリッドシャンクでヘッド交換式エンドミルの真価をご確認ください。ビビリや難削材でお困りの方に特に向いていると考えております。

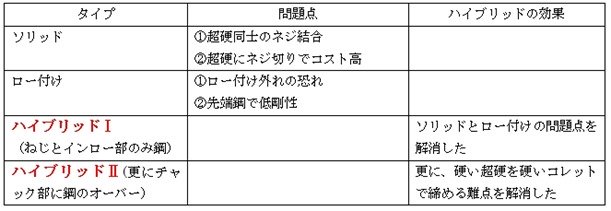

3種のシャンクの比較（ハイブリッドは多重接合と言う方法で超硬に鋼を常温で接合したものである）
